【氣動翻板閥廠家】滄州泊工環保13811234435【多年經驗】，專業做氣動翻板閥型號全，氣動翻板閥價格合理，質保2年、免費選型設計提供圖紙定做快發后快。
   本產品規格有：（單層、雙層），法蘭連接方式：（方口、圓口），還提供根據尺寸、要求定做。
   氣動翻板閥廠家把普通的翻板閥改進后，使得工作效率提高！我廠可以根據工況環境幫你選型推薦合理實用的產品，讓你少花錢多辦事、辦實事的原則。
   翻板閥產品系列還有：重錘翻板閥 電動翻板閥

   【氣動翻板閥價格】看是購買單層還是雙層，材質是選用碳鋼還是不銹鋼，口徑大小、尺寸要求等，決定翻板閥價格。

   【氣動翻板閥廠家】滄州泊工環保13811234435【多年經驗】，專業做氣動翻板閥型號全，氣動翻板閥價格合理，質保2年、免費選型設計提供圖紙定做快發后快。
   本產品規格有：（單層、雙層），法蘭連接方式：（方口、圓口），還提供根據尺寸、要求定做。

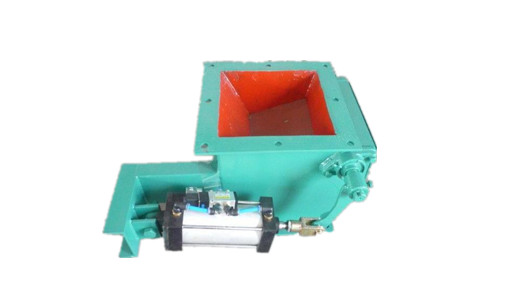

氣動翻板閥介紹

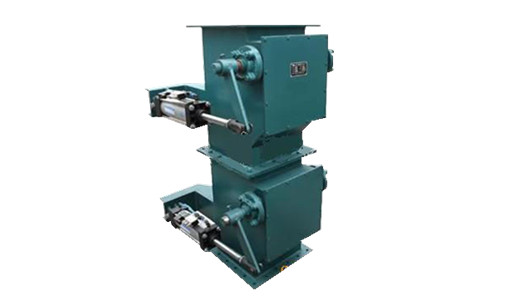

   翻板閥改為氣動為了開啟關閉更快捷！更嚴密！要是使用雙層鎖風鎖氣更完美。翻板閥適用于粉料、顆粒料、小塊物料等。廣泛應用于工業除塵設備、冶金、鋼廠、電廠、化工廠、糧食等。
氣動翻板閥材質
   1、殼體：碳鋼焊接（可做不銹鋼）2、閥桿：45號鋼（可做不銹鋼）、3、閥瓣：碳鋼板、5、搖桿：（可做不銹鋼）、6、軸承座：鑄鐵。

氣動翻板閥工作原理

   翻板閥是有氣動驅動開啟和關閉，氣缸是有電磁閥控制，當電磁閥A觸點有電打開A管道，壓縮空氣出來通過管道去向氣缸后部，推動閥芯打開翻板閥閥瓣，開始放料。封料時：電磁閥B觸點通電B管道壓縮空氣出來順管道去向氣缸前端，把閥芯推向后方閥瓣關閉翻板閥。翻板閥鎖氣和鎖風也是靠料封鎖氣。

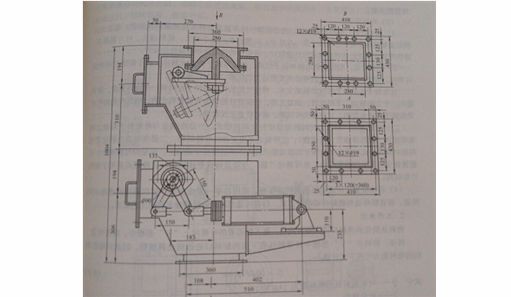

氣動翻板閥結構

    1、氣缸、2、閥瓣、3、軸承座、4、翻板、5、翻板閥殼體。

氣動翻板閥特點

   1、開閉動作快、行程平穩、沒有回錘音。
   2、密封嚴、鎖氣鎖風好。
   3、好保養、好維護、沒故障。

氣動翻板閥法蘭參數

方口	孔距	外徑	圓口	孔距	外徑	螺栓孔
150	200	240	150	200	250	8-ф11
180	230	280	180	240	280	8-ф13
200	250	300	200	260	300	8-ф13
220	270	330	220	280	320	8-ф13
240	290	340	240	300	340	8-ф15
260	310	360	260	320	360	8-ф15
280	330	380	280	340	380	8-ф18
300	350	400	300	360	400	8-ф18
320	370	420	320	380	440	8-ф18
340	390	450	340	400	450	8-ф18
400	450	500	400	460	500	8-ф18
440	490	550	440	500	560	8-ф18
480	540	600	480	550	610	16-ф18
500	590	640	500	590	650	16-ф18
600	680	740	600	680	750	16-ф18

氣動翻板閥性能參數

型號	卸灰能力/（m3/h）	接口尺寸/mm	氣缸缸徑*行程/mm	氣源壓力/MPa
SXF300	5-20	400*400	100*200	0.4-0.7
SXF400	8-30	520*520	100*200	0.4-0.7

氣動翻板閥日常維護
   1、定期給軸承座注油孔注油保持潤滑。
   2、定期檢查氣缸密封墊和氣管接頭是否漏氣，漏氣及時更換密封墊。
